Роторная печь для обжига руд и концентратов: Удлиненный барабан с проточной горелкой
Непрерывный процесс и максимальная полнота выгорания. Промышленная установка для термической обработки порошков, концентратов и металлургического сырья.
О продукте
Роторная печь нового поколения, спроектированная специально для задач окислительного, восстановительного и кальцинирующего обжига. В отличие от плавильных агрегатов, данная модель оснащена удлиненным барабаном, что обеспечивает увеличенное время пребывания материала в зоне высоких температур.
Области применения:
- Обжиг руд цветных и редких металлов.
- Термообработка порошков и концентратов.
- Прокалка различных видов металлургического сырья.
- Регенерация материалов и удаление летучих компонентов.
Ключевые конструктивные преимущества
1. Удлиненный барабан (Оптимизация теплопередачи)

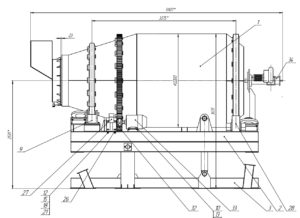

Согласно чертежу, длина цилиндрической части барабана значительно превышает его диаметр (габариты 5907 мм против диаметра 2200 мм).
- Увеличенное время обработки: Материал проходит более длинный путь, что гарантирует полное завершение химических реакций.
- Эффективный теплообмен: Большая площадь контакта с горячими газами и футеровкой обеспечивает равномерный прогрев всей массы сырья.
- Плавность процесса: Удлиненная форма позволяет избежать резких перепадов температур и создать стабильную зону обжига.
2. Проточная торцевая горелка (Прямой нагрев)
Конструкция установки (узел 3 на схеме) предусматривает проточное расположение горелки с торцевой стороны.
- Прямоточный поток газов: Пламя и горячие газы направляются непосредственно вдоль оси барабана, омывая весь слой материала.
- Максимальный КПД: Отсутствие мертвых зон и завихрений у входа позволяет достичь высокой температуры в рабочей зоне при минимальном расходе топлива.
- Простота обслуживания: Торцевое расположение горелки упрощает доступ к узлу горения и его замену без демонтажа основного барабана.
3. Надежность и промышленный дизайн
- Мощная опорная рама: Массивная стальная база (габарит 2535 мм) гасит вибрации и обеспечивает стабильность вращения.
- Регулируемый наклон: Возможность изменения угла наклона позволяет точно контролировать скорость прохождения материала через печь.
- Промышленный привод: Цепная передача (узел 1) и надежные роликовые опоры рассчитаны на непрерывную работу 24/7.
Технический обзор (по чертежу)
- Тип: Роторная наклоняющаяся печь непрерывного действия.
- Габариты (Д x В): 5907 мм x 2535 мм (длина рабочей зоны 3375 мм).
- Диаметр барабана: Ø2200 мм.
- Привод: Цепной с электромеханическим редуктором.
- Система нагрева: Проточная торцевая горелка (газ/мазут).
Вам нужна печь для обжига с гарантированной полнотой обработки?
Мы изготовим установку с удлиненным барабаном под ваши технологические регламенты. Инженеры рассчитают тепловой баланс и подберут оптимальный режим работы.
