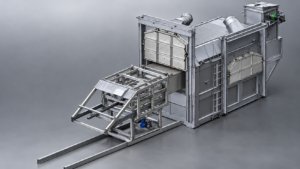

Загрузочная машина Т08: механизация подачи алюминиевого лома в отражательные печи
Загрузочная машина Т08 — это специализированное оборудование для механизированной загрузки алюминиевого лома в стационарные отражательные печи вместимостью до 5 тонн. Машина относится к классу выдвижных загрузчиков с возвратно-поступательным движением корыта и применяется в цехах цветного литья, где требуется быстрая и равномерная подача шихты без ручного труда.
Назначение и условия эксплуатации
Оборудование предназначено для подачи в печь кускового алюминиевого лома, стружки, обрезков и других видов шихты. Машина эксплуатируется на полу цеха или на эстакаде под навесом. Допустимые условия работы:
- Температура окружающего воздуха: от –10 °C до +40 °C
- Относительная влажность: до 95%
- Вместимость обслуживаемых печей: до 5 тонн по расплаву
Загрузочная машина Т08 работает в паре с отражательными печами, где металл находится в жидкой ванне, а шихта подаётся через загрузочное окно. От равномерности подачи напрямую зависит скорость погружения лома в расплав и, следовательно, величина угара алюминия.
Принцип работы и кинематическая схема
Работа машины построена на возвратно-поступательном движении загрузочной ёмкости (корыта). Цикл загрузки выглядит следующим образом:
- Набор шихты. Корыто выдвинуто из печи и заполняется ломом.
- Подача к печи. Машина перемещается вплотную к загрузочному окну.
- Разгрузка. Корыто движется вперёд, и шихта ссыпается в ванну печи.
- Возврат. Машина отводится от печи, корыто выдвигается под следующую загрузку.
Привод корыта состоит из трёх ключевых элементов:
- Электродвигатель — основной источник движения.
- Клиноременная передача — передаёт крутящий момент от двигателя к винтовой паре.
- Винтовая пара — преобразует вращательное движение в поступательное перемещение корыта.
Такая схема обеспечивает плавный ход корыта без рывков, что важно при работе с хрупкой шихтой. Движение ограничивается двумя конечными выключателями — один контролирует крайнее переднее положение (разгрузка), второй — крайнее заднее (набор шихты). Управление осуществляется с выносного пульта, что позволяет оператору находиться на безопасном расстоянии от печи.
Конструктивные особенности
Загрузочная машина Т08 состоит из следующих основных узлов:
- Корыто (загрузочная ёмкость) — рабочий орган, в котором размещается шихта. Выполнено из жаропрочной стали, устойчивой к кратковременному контакту с излучением печи.
- Приводной механизм — электродвигатель, ремённая передача и винтовая пара, смонтированные на общей раме.
- Рама и ходовая часть — обеспечивают перемещение машины по цеху и устойчивость при загрузке.
- Система управления — выносной пульт с кнопками «вперёд», «назад» и «стоп», а также конечные выключатели для автоматического ограничения хода.
В отличие от машин со сталкивателем, где лом вдавливается в ванну толкающим усилием, Т08 использует гравитационную разгрузку. Корыто наклоняется или выдвигается таким образом, что шихта ссыпается в печь под собственным весом. Это снижает механические нагрузки на оборудование и уменьшает риск повреждения футеровки печи.
Преимущества машины Т08 перед загрузчиками со сталкивателем
Конструкция Т08 имеет два принципиальных преимущества, которые напрямую влияют на экономику плавки:
- Равномерное распределение шихты по ванне
При загрузке со сталкивателем лом подаётся сосредоточенной массой в одну точку. В ванне образуется локальная зона холодного металла, которая медленно прогревается. Часть шихты остаётся на поверхности, контактирует с кислородом и окисляется.
Корыто Т08 разгружается рассредоточенно: шихта распределяется по зеркалу расплава тонким слоем и быстрее погружается в жидкий металл. За счёт сокращения времени контакта с атмосферой печи снижается процент угара — потери алюминия на окисление уменьшаются, а выход годного металла растёт.
- Меньший нагрев корыта и снижение поводки
При сталкивании корыто длительное время находится в зоне высоких температур и воспринимает тепло от печи. Металл корыта нагревается неравномерно, что приводит к поводке — остаточной деформации и короблению.
В машине Т08 корыто контактирует с печью только в момент разгрузки. Короткое время теплового воздействия снижает температуру нагрева и уменьшает термические деформации. Это продлевает срок службы рабочего органа и сокращает простои на ремонт.
Технические характеристики
| Параметр | Значение |
| Назначение | Загрузка алюминиевого лома в стационарные отражательные печи |
| Вместимость обслуживаемых печей | до 5 т |
| Тип привода | Электродвигатель + клиноременная передача + винтовая пара |
| Управление | Выносной пульт |
| Ограничение хода | Два конечных выключателя |
| Условия эксплуатации | Пол или эстакада под навесом |
| Температура воздуха | от –10 °C до +40 °C |
| Влажность | до 95% |
Области применения
- Литейные цеха цветного литья — загрузка шихты в отражательные печи алюминиевого литья.
- Переработка алюминиевого лома — стружка, обрезь, кусковой лом, банка.
- Вторичная металлургия — предприятия по производству вторичных алюминиевых сплавов.
- Ремонтные и машиностроительные производства — участки переплава алюминиевых отходов.
Обслуживание и безопасность
Загрузочная машина Т08 требует минимального обслуживания. Основные операции:
- Ежесменный осмотр — проверка состояния корыта, крепления конечных выключателей, целостности ремённой передачи.
- Смазка винтовой пары — выполняется по регламенту, обычно раз в неделю при интенсивной работе.
- Проверка электрооборудования — осмотр пульта, кабелей, заземления.
Ключевые меры безопасности:
- Работа только с выносного пульта — оператор вне зоны теплового излучения и возможного выброса расплава.
- Конечные выключатели исключают аварийный выход корыта за пределы рабочего хода.
- Машина должна эксплуатироваться на ровной площадке, исключающей самопроизвольное смещение при загрузке.
