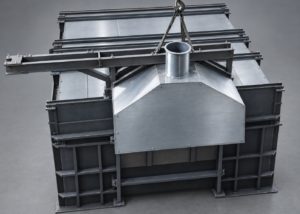

Промышленная отражательная печь МКПА10

Промышленная отражательная печь МКПА10: плавка алюминиевой шихты с выдачей на разливочную машину

Если вы плавите алюминиевую шихту и сталкиваетесь с тем, что футеровка в зоне копильника и шлакового пояса выгорает за считанные месяцы, а простои на ремонт съедают маржинальность каждой плавки — вы не один. Алюминиевый расплав химически агрессивен: он восстанавливает оксиды кремния и железа из шамотной футеровки, пропитывает огнеупор по порам и трещинам, образует наросты и шлаковые включения в металле. Результат — внеплановые остановки, снижение выхода годного и рост себестоимости тонны сплава.

Промышленная отражательная печь МКПА10 решает эту задачу за счёт конструкции, рассчитанной на работу с алюминием, и трёх вариантов футеровки копильника и шлакового пояса — тех зон, которые страдают первыми. Номинальная ёмкость по алюминию — 5000 кг, объём копильника — 2,09 м³, газовая горелка Baltur мощностью 240–1200 кВт, максимальная температура в печи — 1050 °C. Печь работает как плавильный агрегат и может использоваться в качестве миксера — заливка расплава через технологическое окно и выдача через леточный камень на разливочную машину.

Почему МКПА10 окупается — экономика плавки и футеровки

Основная статья затрат при плавке алюминия в отражательной печи — не газ, а простои на ремонт футеровки и потери металла. Алюминий активно взаимодействует с шамотом: реакция разрушает огнеупор и загрязняет расплав кремнием . Кирпич с содержанием Al₂O₃ 42% за год эксплуатации поглощает до 3,4 кг алюминия, тогда как кирпич с 90% Al₂O₃ — только 1 кг . Повышение содержания оксида алюминия в футеровке напрямую увеличивает срок службы и снижает загрязнение металла.

МКПА10 предлагает три варианта футеровки копильника и шлакового пояса:

Вариант 1 (стандарт): шамотный кирпич ША-5. Самая низкая стойкость — базовая комплектация.
Вариант 2: муллитокорундовый кирпич МКС-72 (Al₂O₃ не менее 72%). Стойкость выше ША-5 на 30–40% при тех же условиях.
Вариант 3: огнеупорный бетон. Стойкость выше ША-5 в 3–4 раза.

Практический эффект: при переходе с варианта 1 на вариант 3 вы сокращаете число ремонтов футеровки копильника и шлакового пояса в несколько раз. Для печи, работающей в две смены, это прямые деньги — меньше простоев, меньше ручного труда на футеровочные работы, стабильнее химсостав металла.

Расход газа горелкой копильника — 25,4–127 м³/ч. Автоматическое поддержание температуры с пульта управления держит режим без перегрева, что снижает угар.

Технические характеристики, которые важны на практике

Параметр	Значение	Что это значит для производства
Объём копильника	2,09 м³	Достаточный резерв расплава для ритмичной выдачи на разливку
Номинальная ёмкость по алюминию	5000 кг	Закрывает задачи участка вторичной металлургии средней производительности
Количество горелок	1 (газовая, Baltur)	Автоматическое управление, вывод на каретке для обслуживания без остановки печи
Мощность горелки	240–1200 кВт	Гибкий диапазон: форсированная плавка или экономичное поддержание температуры
Расход газа	25,4–127 м³/ч	Прогнозируемая стоимость плавки, точный расчёт себестоимости
Максимальная температура в печи	1050 °C	Запас для работы с разными марками алюминиевых сплавов
Разряжение в печи	2–5 Па	Контроль тяги, минимизация подсоса воздуха и угара
Напряжение приводов	~380 В; цепи управления ~220 В	Стандартное подключение к цеховой сети
Габариты (без газоочистки)	4308 × 4784 × 3896 мм	Вписывается в стандартный пролёт, не требует перепланировки
Обслуживающий персонал	2 человека	Минимальный штат на смену

Ключевые узлы конструкции:

Технологическое окно в передней части — загрузка шихты, заливка расплава (при работе как миксер), подшихтовка, перемешивание, снятие шлака, взятие проб. Закрывается шибером с электромеханическим приводом (мотор-редуктор, тормоз, концевые выключатели, противовес для облегчения работы).
Зонт на стойке шибера — сбор аспирационных газов при открытии шибера, отвод по воздуховоду за пределы цеха.
Леточный камень в задней стенке — слив расплава. Выпускное отверстие закрывается стопорным устройством. Металл по металлопроводу поступает на разливочную машину.
Горелка Baltur на подвижной каретке — вывод из печи при обслуживании без остановки производства.
Дожигатель — топочные газы через газоход идут на газоочистку.
Контроль: термопара и тягонапоромер.

Футеровка: трёхслойная — теплоизоляционный картон, теплоизоляционный кирпич, огнеупорный кирпич (шамот). Отдельные части (леточный камень, горелочный камень, шибер, дожигатель) — огнеупорные бетоны.

Что уточняем при заказе: вариант футеровки копильника и шлакового пояса (ША-5 / МКС-72 / огнеупорный бетон), комплектация дополнительными позициями — газоход, автоматическая заслонка для поддержания давления в печи, вентилятор и воздуховоды удаления аспирационных газов, тележка загрузочная с электроприводом.

Сценарии использования — три реальных кейса

Кейс 1. Участок вторичной металлургии алюминия, работа с загрязнённой шихтой.
Задача — плавить алюминиевый лом с высоким содержанием органики и оксидов, получать марочный сплав и выдавать его на разливочную машину. Решение: МКПА10 с футеровкой копильника огнеупорным бетоном (вариант 3). Результат: стойкость футеровки в зоне копильника выше в 3–4 раза по сравнению со стандартным шамотом, меньше простоев на ремонт, стабильный химсостав металла.

Кейс 2. Литейное производство, использование печи как миксера.
Задача — принимать расплав из плавильной печи, доводить до нужной температуры и состава, выдавать на разливку. Решение: МКПА10 с футеровкой копильника муллитокорундовым кирпичом МКС-72 (вариант 2). Результат: стойкость на 30–40% выше базовой, достаточный объём копильника (2,09 м³) для ритмичной работы, автоматическое поддержание температуры с пульта.

Кейс 3. Завод по переработке алюминиевого лома, непрерывный цикл.
Задача — плавка 5000 кг шихты за цикл, выдача на разливочный конвейер через леточный камень и стопорное устройство. Решение: МКПА10 с тележкой загрузочной с электроприводом, газоходом и заслонкой автоматической для поддержания давления. Результат: механизированная загрузка, контроль разряжения в печи (2–5 Па), стабильная выдача металла на разливку.

Сравнение с аналогами — почему отражательная печь под задачу

Против индукционных тигельных печей. Индукционные печи с тиглем ёмкостью до 320 кг подходят для литья, но не для переплава 5000 кг шихты за цикл. МКПА10 работает с большими объёмами и обеспечивает выдачу металла на разливочную машину через леточный камень.

Против импортных отражательных печей. Европейские и китайские печи поставляются с футеровкой, не оптимизированной под конкретную шихту. Если вы плавите сильно загрязнённый лом, стандартная футеровка выгорает быстрее. МКПА10 позволяет выбрать вариант футеровки под ваши условия: ША-5, МКС-72 или огнеупорный бетон.

Против роторных печей. Роторные печи эффективны для мелкодисперсного лома (стружка, банка), но сложнее в обслуживании и не всегда встраиваются в линию с разливочной машиной. МКПА10 — отражательная печь с технологическим окном, леточным камнем и стопорным устройством, что упрощает выдачу металла на разливку.

Наше отличие: три варианта футеровки копильника и шлакового пояса под конкретную шихту и интенсивность эксплуатации. Печь может работать как плавильный агрегат и как миксер. Комплектация под задачу — от базовой печи до линии с загрузочной тележкой, газоочисткой и автоматической заслонкой.

FAQ

Сколько стоит промышленная отражательная печь МКПА10?
Стоимость зависит от варианта футеровки (ША-5, МКС-72, огнеупорный бетон), комплектации дополнительными позициями (газоход, заслонка автоматическая, вентилятор и воздуховоды аспирации, тележка загрузочная). Точную цену даём после получения техзадания. Пришлите параметры шихты и требуемую производительность — подготовим расчёт.

Как выбрать вариант футеровки копильника?
Вариант 1 (ША-5) — для периодической работы с чистой шихтой. Вариант 2 (МКС-72) — для интенсивной эксплуатации, стойкость на 30–40% выше. Вариант 3 (огнеупорный бетон) — для работы с сильно загрязнённой шихтой и флюсами, стойкость в 3–4 раза выше. Мы поможем подобрать вариант под ваш режим.

Чем МКПА10 отличается от индукционной печи?
Индукционная печь плавит металл за счёт вихревых токов в тигле малой ёмкости. МКПА10 — отражательная печь с ёмкостью 5000 кг по алюминию, пламя не контактирует с металлом напрямую, что снижает окисление. Выдача металла — через леточный камень на разливочную машину.

Можно ли использовать МКПА10 как миксер?
Да. Конструкция позволяет использовать печь в качестве миксера: заливка расплава через технологическое окно, доводка до нужной температуры и состава, выдача на разливку через леточный камень. Автоматическое поддержание температуры — с пульта управления.

Что входит в комплект поставки?
Корпус печи, стойка шибера с зонтом, шибер с электромеханическим приводом и противовесом, горелка газовая Baltur на подвижной каретке, дожигатель, термопара, тягонапоромер, леточный камень, стопорное устройство, пульт управления, комплект технической документации. Дополнительно: газоход, заслонка автоматическая, вентилятор и воздуховоды аспирации, тележка загрузочная с электроприводом.

Заключение

Промышленная отражательная печь МКПА10 — это плавильный агрегат для алюминиевой шихты с ёмкостью 5000 кг, который работает и как плавильная печь, и как миксер. Ключевое преимущество — три варианта футеровки копильника и шлакового пояса под конкретную шихту и интенсивность эксплуатации: от базового шамота ША-5 до огнеупорного бетона со стойкостью в 3–4 раза выше. Газовая горелка Baltur на каретке, автоматическое управление с пульта, выдача металла через леточный камень и стопорное устройство на разливочную машину. Печь поставляется в виде крупных узлов, собирается на площадке заказчика с шеф-монтажом, футеровка выполняется силами изготовителя.

Сводная таблица

Тип печи	Ед.Изм.	МКПА04 Печь плавильная отражательная однокамерная	МКПА01 Печь плавильная отражательная однокамерная	МКПА05 Печь плавильная отражательная двухкамерная	МКПА03 Печь плавильная отражательная однокамерная	МКПА10 Печь плавильная отражательная однокамерная	МКПА9 Печь-миксер, отражательная однокамерная
Номинальная мощность горелки	кВт	250	450	480/80	800	1,2	1,2/1,2
Объем копильника	м³	0,2	0,5	1	1,2	2,1	4,2
Масса выплавляемого алюминия за одну плавку	кг	480	1200	2400	3100	5000	9500
Температура в нагревательной камере	ºC	800-900	800-900	800-900	800-900	800-900	800-900
Напряжение питания приводов механизмов	В	380	380	380	380	380	380
Напряжение питания управляющих цепей	В	220/24	220/24	220/24	220/24	220/24	220/24
Габаритные размеры плавильной печи	мм	3000 × 1900 × 2000	5300 × 4500 × 3500	5800 × 3300 × 3800	5900 × 3800 × 4000	4300 × 4800 × 3900	4600 х 5800 х 3900
Устройство сжигания топлива		ГБГ/ГГВ (газовая блочная горелка/газовая горелка вихревая)	ГБГ/ГГВ (газовая блочная горелка/газовая горелка вихревая)	ГБГ/ГГВ (газовая блочная горелка/газовая горелка вихревая)	ГБГ/ГГВ (газовая блочная горелка/газовая горелка вихревая)	ГБГ/ГГВ (газовая блочная горелка/газовая горелка вихревая)	ГБГ/ГГВ (газовая блочная горелка/газовая горелка вихревая)
Применяемое топливо		природный газ (ГОСТ5542-87) / печное толиво (ТУ 38.101656-2005 / ТУ 19.20.28-003-85922190-2017) / дизельное топливо (ГОСТ305-82)	природный газ (ГОСТ5542-87) / печное толиво (ТУ 38.101656-2005 / ТУ 19.20.28-003-85922190-2017) / дизельное топливо (ГОСТ305-82)	природный газ (ГОСТ5542-87)	природный газ (ГОСТ5542-87)	природный газ (ГОСТ5542-87)	природный газ (ГОСТ5542-87)
Количество обслуживающего персонала, чел.		1-2	2	2	2	2	2

Оставьте заявку на расчёт МКПА10 под вашу задачу. Укажите состав шихты, требуемую производительность, режим работы (плавильная печь или миксер) и предпочтительный вариант футеровки — подготовим комплектацию, сроки и стоимость.
