Промышленная отражательная печь МКПА04

Плавка стекла, цветных металлов и отходов алюминия. Получение вторичных алюминиевых сплавов. Разделение алюминия и чёрных металлов.

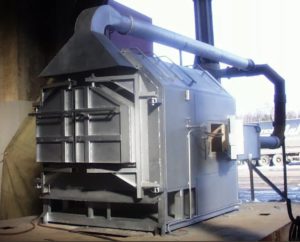

Пламенная отражательная разделительная печь МКПА04 — компактная промышленная установка для плавки отходов алюминия, цветных металлов и стекла. Оснащена подом для разделения алюминия и чёрных металлов, комплектуется автоматической дизельной или газовой горелкой. Максимальная температура в нагревательной камере — 900 °C, вместимость по алюминию — 400 кг.

Для каких задач подходит печь МКПА04

• Плавка отходов алюминия с получением вторичных алюминиевых сплавов
• Разделение алюминия и чёрных металлов непосредственно на поду печи
• Плавка цветных металлов
• Плавка стекла
• Работа в составе технологической цепочки предприятий по переработке металлолома

Печь востребована на производствах, где нужна компактная установка с возможностью быстрого перехода между дизельным и газовым топливом, а также на участках с ограниченной площадью монтажа.

Принцип работы

1. Технолог осматривает садку и задаёт температурный режим на цифровом табло управления параметрами плавки.
2. Материал загружается через загрузочное отверстие, закрываемое шибером с электромеханическим приводом.
3. Расплавленный алюминий отделяется от чёрных металлов на поду и стекает в копильник.
4. Через технологическое окно на боковой стороне печи выполняются операции с расплавом: снятие шлака, перемешивание и другие.
5. Расплав сливается через лёточное отверстие, закрываемое стопорным устройством с плавной регулировкой выхода расплава.
6. Металл сливается в изложницы, установленные на поворотных столах.
7. Аспирационные газы по воздуховоду выводятся из рабочей зоны наружу при помощи вентилятора.

Конструктивные особенности

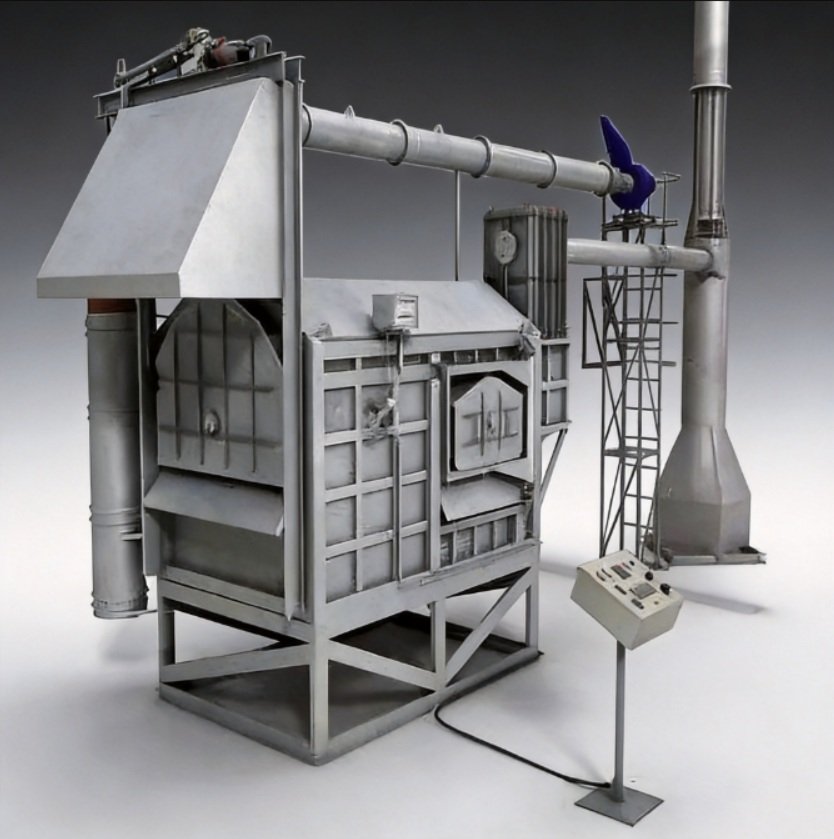

Корпус — пламенная отражательная печь с подом для разделения алюминия и чёрных металлов. Футеровка выполнена из шамотного кирпича.

Загрузочное отверстие закрывается шибером с электромеханическим приводом.

Технологическое окно на боковой стороне печи предназначено для работы с расплавом в копильнике: снятие шлака, перемешивание и другие операции.

Лёточное отверстие в нижней части копильника закрывается стопорным устройством для плавного регулирования выхода расплава.

Стопорно-разливочное устройство — с поворотным желобом.

Изложницы устанавливаются на поворотных столах.

Аспирационная система — воздуховод с вентилятором для удаления аспирационных газов из рабочей зоны.

Горелка и топливо

Печь комплектуется автоматической дизельной или газовой горелкой. Газовая горелка поставляется в двух исполнениях: (4±1) кПа и (6–30) кПа.

Параметр	Значение
Топливо	дизельное или природный газ
Максимальный расход дизельного топлива	17,5 кг/ч
Максимальный расход газа	20,2 м³/ч
Мощность горелки максимальная	200 кВт

Контроль и регулирование температуры в печи осуществляется микропроцессорным блоком, установленным в пульте управления. В конструкции реализованы технические решения, обеспечивающие безопасную работу.

Технические характеристики МКПА04

Параметр	Значение
Вместимость по алюминию (максимальная)	400 кг
Температура в нагревательной камере	900 °C
Размер загрузочного окна	930 × 410 мм
Габаритные размеры плавильной печи	3000 × 1900 × 2000 мм, не более
Масса	не более 7000 кг
Мощность горелки максимальная	200 кВт
Топливо	дизельное или природный газ
Макс. расход дизельного топлива	17,5 кг/ч
Макс. расход газа	20,2 м³/ч
Количество обслуживающего персонала	1–2 человека

Комплект поставки

При комплектации дизельной горелкой:

• плавильная печь;
• газоход (3 м);
• модуль очистки газов высотой до 10 м;
• пульт управления;
• топливный бак;
• шкаф топливной аппаратуры;
• топливопровод;
• подставка под печь;
• комплект электрических кабелей;
• комплект шанцевого инструмента;
• стопорно-разливочное устройство с поворотным желобом;
• горелка дизельная ГБЖ-0,45 МВт;
• воздуховод (3 м) с вентилятором для удаления аспирационных газов.

При комплектации газовой горелкой топливный бак, шкаф топливной аппаратуры и топливопровод в комплект поставки не входят.

Дополнительно могут быть поставлены: тележка загрузочная, помост технологический, рекуператор.

Сводная таблица

Тип печи	Ед.Изм.	МКПА04 Печь плавильная отражательная однокамерная	МКПА01 Печь плавильная отражательная однокамерная	МКПА05 Печь плавильная отражательная двухкамерная	МКПА03 Печь плавильная отражательная однокамерная	МКПА10 Печь плавильная отражательная однокамерная	МКПА9 Печь-миксер, отражательная однокамерная
Номинальная мощность горелки	кВт	250	450	480/80	800	1,2	1,2/1,2
Объем копильника	м3	0,2	0,5	1	1,2	2,1	4,2
Масса выплавляемого алюминия за одну плавку	кг	480	1200	2400	3100	5000	9500
Температура в нагревательной камере	ºC	800-900	800-900	800-900	800-900	800-900	800-900
Напряжение питания приводов механизмов	В	380	380	380	380	380	380
Напряжение питания управляющих цепей	В	220/24	220/24	220/24	220/24	220/24	220/24
Габаритные размеры плавильной печи	мм	3000 × 1900 × 2000	5300 × 4500 × 3500	5800 × 3300 × 3800	5900 × 3800 × 4000	4300 × 4800 × 3900	4600 х 5800 х 3900
Устройство сжигания топлива		ГБГ/ГГВ (газовая блочная горелка/газовая горелка вихревая)	ГБГ/ГГВ (газовая блочная горелка/газовая горелка вихревая)	ГБГ/ГГВ (газовая блочная горелка/газовая горелка вихревая)	ГБГ/ГГВ (газовая блочная горелка/газовая горелка вихревая)	ГБГ/ГГВ (газовая блочная горелка/газовая горелка вихревая)	ГБГ/ГГВ (газовая блочная горелка/газовая горелка вихревая)
Применяемое топливо		природный газ (ГОСТ5542-87) / печное толиво (ТУ 38.101656-2005 / ТУ 19.20.28-003-85922190-2017) / дизельное топливо (ГОСТ305-82)	природный газ (ГОСТ5542-87) / печное толиво (ТУ 38.101656-2005 / ТУ 19.20.28-003-85922190-2017) / дизельное топливо (ГОСТ305-82)	природный газ (ГОСТ5542-87)	природный газ (ГОСТ5542-87)	природный газ (ГОСТ5542-87)	природный газ (ГОСТ5542-87)
Количество обслуживающего персонала, чел.		1-2	2	2	2	2	2

МКПА04 — самая компактная модель линейки с возможностью работы на двух типах топлива. Оптимальный выбор для участков с ограниченной площадью и производств, где требуется гибкость по топливу.

Условия эксплуатации

• Обслуживающий персонал: 1–2 человека.
• Топливо: дизельное или природный газ.
• Максимальный расход дизельного топлива: 17,5 кг/ч.
• Максимальный расход газа: 20,2 м³/ч.

Купить печь пламенную отражательную разделительную МКПА04

Для обсуждения комплектации, выбора горелки и условий поставки — свяжитесь с нами. Подберём исполнение под ваши задачи: дизельная или газовая горелка, дополнительное оснащение, условия монтажа.

Промышленная отражательная печь МКПА04. Плавка до 900 °C. Получение вторичных алюминиевых сплавов. Разделение алюминия и чёрных металлов.
